Апарат для витягу зубних гільз АЗГ-1 Самсон

Апарат для витягу зубних гільз АЗГ-1

Призначення:

• апарат для витягу зубних гільз АЗГ1 призначений для виготовлення із золота, платини та нержавіючої сталі гільз – заготовок, застосовуваних в зубопротезуванні для виготовлення коронок для зубів в умовах зуботехнічних лабораторій, стоматологічних поліклінік, лікарень і госпіталів.

Опис:

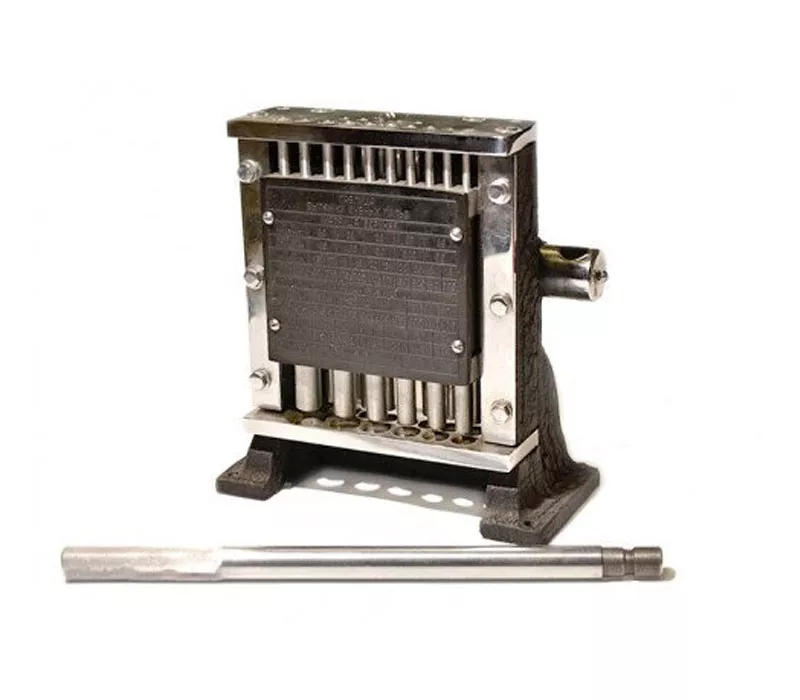

• станина апарату чавунна, двостійкова, у верхній і нижній її частинах укріплені матриці;
• у передній частині станини є направляючі для переміщення повзуна з укріпленими на ньому зверху та знизу пуансонами;
• у задній частині станини є дві бонки, які слугують підшипниками для валу;
• на валу укріплена шестерня, яка за допомогою рейки, укріпленої на задній стороні повзуна, переміщає повзун вгору та вниз;
• у першому гнізді нижньої матриці є три виточки діаметром 20, 22, 24 мм для установки заготовки під час витягування;
• у всіх отворах нижньої та верхньої матриць є виточки для установки гільз-заготовок для наступних витягувань;
• пуансони укріплені на повзунові за допомогою пуансоно-тримачів, у яких пуансони мають деяку качку для забезпечення центричності під час витягу гільз;
• укріплена спереду на повзунові таблиця служить для визначення номера витягу гільзи-заготовки.

Характеристика:

• товщина металу для штампування – 0,25-0,30 мм.

Заготовки для початкової витяжки:

• диск, діаметр – 20, 22, 24 мм;
• гільза, зовнішній діаметр – 16 мм.

Максимальне втоншення металу при витягуванні: 0,03 мм.

Розмір гільз-заготовок, одержуваних на апараті:

№ пуансона 1 2 3 4 5 6 7 8 9 10

зовнішній діаметр гільзи в мм: 16,0 14,0 13,0 12,0 11,5 11,0 10,5 10,0 9,75 9,5

№ пуансона 11 12 13 14 15 16 17 18 19 20

зовнішній діаметр гільзи в мм: 9,25 9,0 8,75 8,5 8,25 8,0 7,75 7,5 7,25 7,0

№ пуансона 21 22 23 24 25 26 27 28 29 30

зовнішній діаметр гільзи в мм: 6,75 6,5 6,25 6,0 5,75 5,5 5,25 5,0 4,75 4,5

Габаритні розміри апарату:

• довжина: 212 мм;
• ширина: 102 мм;
• висота з ручкою: 440 мм;
• маса апарату не більше: 12 кг.
